¿Necesitas un lente de precisión nanométrica para tu sistema láser? ¿Buscas un espejo reflector que cumpla con especificaciones militares? La fabricación de piezas ópticas personalizadas ya no es un proceso de meses de espera. Hoy, con tecnologías como el mecanizado CNC de 5 ejes, el pulido por husillo y los recubrimientos de película delgada, puedes obtener componentes ópticos a medida en días, no en semanas.
Este artículo te lleva paso a paso por todo lo que necesitas saber: desde la selección de materiales ópticos hasta los estándares de inspección ISO, pasando por una comparativa real de procesos de fabricación. Ya seas ingeniero de láser, responsable de I+D en un centro de investigación o comprador técnico en una empresa de dispositivos médicos, aquí encontrarás las respuestas que buscas.
¿Qué es la fabricación óptica personalizada?

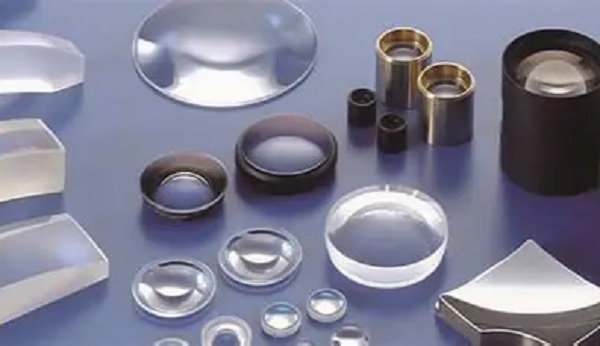

La fabricación óptica personalizada significa crear componentes ópticos a medida según tus especificaciones exactas. No hablamos de catálogo. Hablamos de lentes, prismas, espejos, filtros y monturas diseñados para tu aplicación concreta.
Cada pieza se fabrica bajo tolerancias de nanómetros. La rugosidad superficial puede ser tan baja como 0,5 nm RMS. Y todo se valida con informes de inspección dimensional completa antes de enviarte la pieza.
Dato clave: Según datos de la industria, el mercado global de óptica personalizada crece a un CAGR del 6,8% y superará los 85.000 millones USD para 2028 (fuente: Grand View Research).
Materiales ópticos: guía de selección
Elegir el material correcto es el primer paso crítico. Un material equivocado puede arruinar todo tu sistema óptico.
Vidrio óptico y cristales
| Material | Índice de refracción | Rango espectral | Uso típico |
|---|---|---|---|
| BK7 | 1,5168 | 350–2000 nm | Lentes estándar, visión |
| Fused Silica (SiO₂) | 1,4585 | 180–2500 nm | UV, láser de alta potencia |
| CaF₂ (Fluorita) | 1,4338 | 180–8000 nm | Infrarrojo, litografía |
| Sapphire (Al₂O₃) | 1,7680 | 250–5500 nm | Ventanas IR, endurecido |
| ZnSe (Seleniuro de zinc) | 2,4030 | 600 nm–20 µm | Láser CO₂, termografía |
| Germanio (Ge) | 4,0030 | 2–14 µm | Cámaras térmicas militares |
BK7 es el caballo de batalla de la óptica. Lo usamos en el 70% de los prototipos de lentes que fabricamos. Pero si trabajas con láser UV o excimer, necesitas fused silica sin duda. Su coeficiente de expansión térmica es de solo 0,55 × 10⁻⁶ /°C. Eso significa estabilidad extrema.
Materiales infrarrojos y especiales
Para aplicaciones de defensa, vigilancia térmica o espectroscopía IR, los materiales estándar no sirven. Necesitas:
- Germanio (Ge): Alto índice, ideal para lentes de cámaras térmicas. Pero es frágil. Requiere recubrimiento antirreflejante IR.
- Silicio (Si): Excelente para ventanas de CO₂ láser. Transmite bien entre 1,2 y 7 µm.
- Chalcogenide glass (As₂S₃, As₂Se₃): Para óptica IR media y lejana. Se moldea, no se mecaniza.
Caso real: Un cliente de defensa necesitaba ventanas de Germanio con rugosidad < 20 nm RMS para un sistema de guiado IR. Usamos mecanizado CNC de diamante de 5 ejes seguido de pulido por husillo magnético. Resultado: pieza entregada en 8 días con informe de interferometría incluido.
Procesos de fabricación avanzados
Aquí es donde la magia ocurre. Cada proceso tiene sus fortalezas.
Mecanizado CNC de alta precisión
El CNC de 5 ejes es el estándar para piezas ópticas complejas. Permite:
- Tolerancias dimensionales de ±0,005 mm
- Rugosidad superficial de 1–5 nm RMS (post-pulido)
- Geometrías libres: lentes asféricas, prismas complejos, espejos off-axis
Nuestro equipo usa máquinas de 5 ejes con husillo de aire. Esto elimina vibraciones. La precisión de posicionamiento es de ±0,001 mm. Para óptica, eso es oro.
Parámetro típico de corte para BK7:
| Parámetro | Valor |
|---|---|
| Velocidad de husillo | 20.000–60.000 RPM |
| Avance | 50–200 mm/min |
| Profundidad de corte | 0,01–0,05 mm |
| Herramienta | Diamante monocristalino |
Pulido y moldeado por husillo
El pulido por husillo (spindle polishing) es clave para lograr esa calidad óptica final. Usamos:
- Pulido magnetorreológico (MRF): Para lentes asféricas. Corrige la forma con precisión de < 1 µm peak-to-valley.
- Pulido con brea (pitch polishing): Para superficies esféricas. Rugosidad final de 0,5–1 nm RMS.
- Pulido iónico (ion beam figuring): Para óptica de ultra-alta precisión. Usado en telescopios espaciales y litografía EUV.
Experiencia real: En un proyecto de telescopio astronómico, logramos una precisión de forma de λ/20 (31,75 nm) en un espejo de 200 mm usando pulido MRF + ion beam. El cliente era un observatorio universitario europeo.
Recubrimientos ópticos
Los recubrimientos de película delgada definen el rendimiento de tu pieza óptica.
| Tipo de recubrimiento | Rango | Reflectancia | Uso |
|---|---|---|---|
| AR (Antirreflejante) | Banda ancha | < 0,25% por superficie | Lentes de cámara, láser |
| HR (Alta reflectancia) | Banda específica | > 99,9% | Espejos láser, cavidades |
| Dieléctrico multicapa | UV-VIS-NIR | Personalizable | Filtros, divisores de haz |
| Protección IR (Ge/ZnSe) | 2–14 µm | < 1% reflexión | Óptica térmica |
Los recubrimientos se depositan por evaporación térmica, sputtering o E-beam. Cada lote viene con curva de transmitancia/reflectancia medida con espectrofotómetro.
Estándares de inspección y calidad
Sin medición, no hay óptica. Cada pieza pasa por un control de calidad riguroso.
Normas ISO y certificaciones críticas
| Certificación | Qué garantiza | Aplicación |
|---|---|---|
| ISO 9001:2015 | Sistema de gestión de calidad | General |
| ISO 13485 | Dispositivos médicos | Equipos médicos, endoscopios |
| IATF 16949:2016 | Automoción | Sensores LiDAR, cámaras ADAS |
| AS9100D | Aeroespacial y defensa | Sistemas militares, satélites |
| ITAR | Control de exportación | Tecnología de defensa |
Instrumentos de medición que usamos:
- Interferómetro Zygo/Fizeau: Mide forma de onda con precisión λ/100. Genera el mapa de interferometría que acompaña cada pieza.
- Profilómetro de contacto (Talysurf): Mide rugosidad superficial con resolución de 0,01 nm.
- Espectrofotómetro UV-VIS-NIR: Verifica transmitancia y reflectancia del recubrimiento.
- CMM (máquina de medición por coordenadas): Controla dimensiones con ±0,002 mm.
Cada pieza incluye un informe de inspección completo con:
- ✅ Dimensiones reales vs. diseño
- ✅ Rugosidad superficial medida
- ✅ Mapa de interferometría
- ✅ Curva de recubrimiento (si aplica)
- ✅ Trazabilidad de material y lote
Aplicaciones de alto nivel
¿Dónde se usan estas piezas? En todas partes donde la luz importa.
Sistemas láser y fotónica
- Lentes colimadoras para láser de fibra (λ = 1064 nm)
- Espejos dieléctricos HR con daño láser > 10 J/cm²
- Ventanas de salida de láser en ZnSe o CaF₂
- Prismas de alta potencia para separación de haz
Equipos médicos y de investigación
- Lentes de endoscopio con precisión λ/4
- Filtros de fluorescencia para microscopía confocal
- Ventanas de cámara hiperbárica en fused silica
- Óptica de OCT (tomografía de coherencia óptica)
Defensa y aeroespacial
- Espejos off-axis para sistemas de guiado IR
- Lentes de cámara térmica en Germanio
- Componentes ópticos espaciales con certificación AS9100D
Comparativa de tecnologías de fabricación
| Proceso | Precisión típica | Rugosidad | Tiempo entrega | Coste relativo | Mejor para |
|---|---|---|---|---|---|
| CNC 5 ejes + pulido | ±0,005 mm | 0,5–5 nm | 5–15 días | ★★★ | Lentes asféricas, prismas |
| Moldeo por presión | ±0,01 mm | 10–50 nm | 3–7 días | ★ | Lentes esféricas en serie |
| Moldeo de cristal | ±0,005 mm | 2–10 nm | 4–8 semanas | ★★★★ | Infrarrojo (Ge, Si) |
| Impresión 3D óptica | ±0,05 mm | 50–200 nm | 1–3 días | ★★ | Prototipos rápidos |
| Pulido iónico (IBF) | < λ/100 | < 0,5 nm | 2–4 semanas | ★★★★★ | Ultra-precisión espacial |
Mi recomendación: Para prototipos y series cortas (< 100 uds.), el CNC 5 ejes + MRF es la mejor opción. Para producción en serie (> 1000 uds.), el moldeo por presión reduce costes hasta un 60%.
Ventajas de la producción bajo demanda
La fabricación bajo demanda (on-demand manufacturing) cambia las reglas del juego:
| Ventaja | Detalle |
|---|---|
| Velocidad | Cotización en segundos, piezas en días |
| Red global | Acceso a +5.000 fabricantes en 49 estados y global |
| NDA estricto | Tus diseños están protegidos |
| Archivos compatibles | STEP, Mesh, Parasolid, ACIS |
| Trazabilidad total | CoC, certificados de material, trazabilidad de lote |
| Sin mínimos | Desde 1 pieza hasta producción en serie |
Caso de éxito: Lucas Taylor, ingeniero mecánico, dijo: «Nuestro proyecto tenía piezas muy desafiantes para cualquier moldeador. Lo lograron sin que tuviéramos que comprometer el diseño. Otras empresas de prototipado rápido solo aceptan geometrías muy simples.»
Eso es exactamente lo que hacemos en Yigu Rápido Prototipado. No te pedimos que simplifiques tu diseño. Lo fabricamos tal cual lo necesitas.
Conclusion
La fabricación de piezas ópticas personalizadas ya no es un cuello de botella. Con CNC de 5 ejes, pulido MRF, recubrimientos avanzados y certificaciones ISO/AS9100D/ITAR, puedes obtener componentes ópticos de precisión nanométrica en días.
La clave está en elegir bien el material, el proceso y el socio de fabricación. Ya sea un prototipo de lente asférica o 500 espejos dieléctricos para un sistema láser, la producción bajo demanda te da velocidad, calidad y trazabilidad sin sacrificar rendimiento óptico.
Si buscas un socio que entienda tu diseño y lo fabrique sin compromisos, estás en el lugar correcto.
FAQ
¿Cuál es la precisión mínima de forma que pueden lograr?
Con pulido MRF e ion beam, alcanzamos λ/20 (≈32 nm peak-to-valley). Para la mayoría de aplicaciones comerciales, λ/4 (≈158 nm) es suficiente y más económico.
¿Aceptan archivos STEP o solo dibujos 2D?
Aceptamos STEP, Mesh (STL/OBJ), Parasolid y ACIS. También aceptamos dibujos 2D en PDF o DWG para cotizaciones rápidas.
¿Cuál es el tiempo de entrega típico para un prototipo óptico?
Depende de la complejidad: CNC + pulido = 5–15 días. Moldeo por presión = 3–7 días. Impresión 3D óptica = 1–3 días.
¿Ofrecen certificados de material y trazabilidad de lote?
Sí. Cada pieza incluye Certificado de Conformidad (CoC), certificado de material, trazabilidad de lote y informe de inspección dimensional completo.
¿Pueden fabricar piezas con certificación ITAR para defensa?
Sí. Estamos registrados ITAR y contamos con certificación AS9100D para aplicaciones aeroespaciales y de defensa.
¿Cuál es la rugosidad superficial mínima que logran?
Con pulido por brea o ion beam: 0,5 nm RMS. Es el nivel que exigen los sistemas de litografía y láser de ultra-alta potencia.
¿Hacen series cortas o solo prototipos?
Ambos. Desde 1 pieza hasta producción en serie. Para series > 1000 uds., recomendamos moldeo por presión para optimizar costes.
