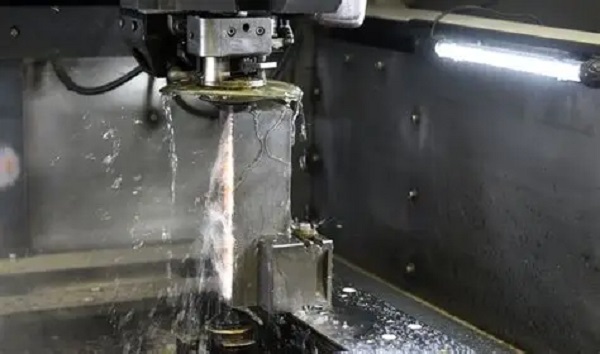

Introduction
¿Necesitas fabricar piezas con geometrías complejas en materiales de alta dureza y no encuentras un proceso que lo resuelva? La electroerosión por penetración (Sinker EDM) es la respuesta. Este proceso elimina material mediante descargas eléctricas controladas. Funciona con cualquier material conductor, sin importar su dureza. Es la solución ideal para moldes de inyección, cavidades ciegas, esquinas interiores afiladas y texturas de precisión. En Yigu Rápido Prototipado, ofrecemos servicios de Sinker EDM de alta calidad. Nuestro equipo diseña electrodos a medida y controla cada parámetro del proceso. En esta guía te explicamos todo lo que necesitas saber: capacidades, materiales, ventajas, aplicaciones y alternativas. Así podrás tomar la mejor decisión para tu próximo proyecto de manufactura de precisión.
¿Qué Es Sinker EDM?
Definición del proceso
El Sinker EDM (también llamado ram EDM, plunge EDM o die-sinking EDM) es un proceso de fabricación de precisión. Usa descargas eléctricas controladas entre un electrodo y la pieza de trabajo. Ambos están sumergidos en un fluido dieléctrico. Cada descarga elimina partículas microscópicas del material. El resultado es una forma precisa y repetible.
Este método destaca cuando las técnicas tradicionales como el fresado CNC no pueden llegar. Piensa en cavidades internas, esquinas profundas o texturas finas. Ahí es donde el Sinker EDM brilla.
¿Cómo funciona paso a paso?
El proceso sigue estos pasos clave:
- Se sumerge la pieza en fluido dieléctrico (aceite o agua desionizada).
- El electrodo (de grafito o cobre) se acerca a la pieza.
- Se generan micro-descargas eléctricas entre ambos.
- Cada descarga erosiona una cantidad mínima de material.
- El electrodo avanza por el eje Z hasta lograr la forma deseada.
Lo más importante: la dureza del material no afecta la velocidad de corte. Puedes mecanizar acero templado a 60 HRC igual de fácil que aluminio.
Capacidades Técnicas de Sinker EDM
Tolerancias y precisión
Nuestro servicio de Sinker EDM alcanza tolerancias dimensionales de ±0.004 mm. Esto significa que cada pieza sale dentro de un rango extremadamente estrecho. La repetibilidad depende de varios factores:
| Factor técnico | Impacto en el proceso |
|---|---|
| Control de descarga (spark) | Mayor estabilidad del corte |
| Parámetros eléctricos constantes | Mejor acabado superficial |
| Alineación herramienta-pieza | Mayor precisión dimensional |
| Purga del dieléctrico | Evita arcos eléctricos |
| Ambiente controlado | Reduce variaciones externas |
Dimensiones máximas de pieza
| Parámetro | Valor máximo |
|---|---|
| Longitud | 47″ (1,194 mm) |
| Altura | 14″ (356 mm) |
| Ancho | 27″ (686 mm) |
| Eje de corte | Eje Z (movimiento vertical) |
Estas dimensiones están limitadas por el recorrido del eje Z de la máquina. Si tu pieza excede estos valores, contáctanos. Evaluamos alternativas de sujeción o división de pieza.
Acabado superficial
El Sinker EDM produce acabados muy suaves y uniformes. En muchos casos, no se necesita pulido posterior. Esto ahorra tiempo y coste. El acabado típico varía entre 0.4 y 1.6 µm Ra, dependiendo de los parámetros seleccionados.
Materiales Compatibles con Sinker EDM
La única regla: debe ser conductor
El Sinker EDM solo funciona con materiales eléctricamente conductores. Esto abre un abanico enorme de opciones. A continuación, los materiales que procesamos con frecuencia:
| Material | Aplicación típica | Ventaja clave en EDM |
|---|---|---|
| Aluminio | Aeroespacial, automoción, electrónica | Alta conductividad térmica, corte rápido |
| Latón | Conectores, instrumentos musicales, fontanería | Excelente conductividad eléctrica |
| Cobre | Electrodos, componentes eléctricos | Máxima conductividad, acabado fino |
| Acero para herramientas | Moldes, punzones, troqueles | Alta dureza, no afecta el corte EDM |
| Titanio | Implantes médicos, aeroespacial | Ligero, resistente a la corrosión |
| Tungsteno | Industria automotriz y aeroespacial | Alta densidad, extrema dureza |
| Carburo (WC) | Herramientas de corte, moldes | Resistencia al desgaste excepcional |
| Molibdeno | Contactos eléctricos, hornos | Alto punto de fusión |
| Inconel® / Hastelloy® | Petróleo, gas, química | Resistencia a altas temperaturas |
| Acero galvanizado/zincado | Piezas automotrices | Buena conductividad, bajo coste |
Caso real: molde de inyección en acero templado
Un cliente del sector automotriz necesitaba una cavidad de molde de inyección en acero P20 templado a 52 HRC. La geometría incluía costillas profundas de 0.8 mm y esquinas interiores de 0.3 mm. Con fresado CNC era imposible. Usamos Sinker EDM con electrodo de grafito. Logramos ±0.003 mm de tolerancia y acabado de 0.8 µm Ra. Sin pulido adicional. El cliente redujo su tiempo de post-proceso en un 40%.
Ventajas del Sinker EDM
Corta materiales duros sin esfuerzo
La ventaja más potente: la dureza no importa. Puedes mecanizar tungsteno, carburo o acero templado a 65 HRC con la misma facilidad que el aluminio. Esto lo convierte en el proceso #1 para moldes de inyección y herramientas de estampado.
Otras ventajas clave
| Ventaja | Explicación |
|---|---|
| Corta materiales exóticos | Titanio, Inconel®, Hastelloy® sin problema |
| Poco o nulo pulido posterior | Ahorra tiempo y dinero en post-proceso |
| No daña piezas delgadas | Proceso sin contacto físico, cero deformación |
| Geometrías imposibles para CNC | Cavidades ciegas, esquinas internas, nervios profundos |
| Acabado superficial excelente | Entre 0.4 y 1.6 µm Ra de forma nativa |
Dato clave: En un proyecto reciente para un fabricante de dispositivos médicos, el Sinker EDM eliminó 3 etapas de acabado manual. El ahorro fue de 2,400 USD por lote de 50 piezas.
Desventajas del Sinker EDM
No todo es perfecto. Es honesto conocer las limitaciones:
| Desventaja | Detalle |
|---|---|
| Proceso lento | Piezas complejas requieren múltiples pasadas y cambios de electrodo |
| Coste operativo alto | Desgaste de electrodo, fluido dieléctrico y mantenimiento suman |
| Solo materiales conductores | Cerámicas, plásticos y compuestos no son compatibles |
| Alto consumo energético | Las descargas de alta intensidad consumen mucha electricidad |
¿Cuándo NO usar Sinker EDM?
- Si tu pieza es de cerámica o plástico → usa mecanizado CNC o moldeo por inyección.
- Si necesitas alta velocidad de producción en series largas → evalúa Wire EDM o fresado CNC.
- Si tu presupuesto es muy ajustado y la pieza es simple → el fresado CNC será más económico.
Aplicaciones Principales
Moldes de inyección
Es la aplicación #1 del Sinker EDM. Las cavidades de molde tienen geometrías que el CNC no puede alcanzar. El proceso deja un acabado fino que reduce el pulido. En moldes para piezas automotrices, cada micrón cuenta.
Herramientas y troqueles
| Aplicación | Detalle |
|---|---|
| Troqueles de estampado | Perfiles complejos con tolerancias de ±0.004 mm |
| Herramental rápido (Rapid Tooling) | Insertos, núcleos y cavidades en tiempo récord |
| Detalles finos | Filigranas, grabados y ajustes de gemas en joyería |
| Esquinas interiores afiladas | Precisión excepcional en ángulos internos |
| Nervios profundos y delgados | Hasta 0.5 mm de espesor en aeroespacial |
| Cavidades ciegas | Estructuras internas ocultas, sin acceso para herramienta |
| Chaveteros ciegos (Blind Keyways) | Conexiones mecánicas en espacios cerrados |
| Estrías y roscas internas | Ejes de transmisión, acoplamientos y diferenciales |
Caso real: pieza aeroespacial en titanio
Un proveedor aeroespacial necesitaba nervios de 0.6 mm de espesor en una pieza de titanio grado 5 (Ti-6Al-4V). El fresado CNC rompía las herramientas. Con Sinker EDM, usamos un electrodo de cobre y logramos los nervios sin daño. La pieza pasó inspección en ±0.002 mm. El cliente nos dio un pedido recurrente de 200 piezas/mes.
Alternativas al Sinker EDM
Molienda de precisión (Precision Grinding)
| Aspecto | Sinker EDM | Molienda de precisión |
|---|---|---|
| Materiales | Solo conductores | Cualquier material |
| Acabado | 0.4–1.6 µm Ra | 0.1–0.4 µm Ra |
| Geometrjas | ✅ Excelente | ❌ Limitado |
| Coste | Alto | Medio-alto |
Usa molienda cuando necesites acabado espejo o tu material no sea conductor.
Wire EDM (Electroerosión por hilo)
| Aspecto | Sinker EDM | Wire EDM |
|---|---|---|
| Cavidades ciegas | ✅ Sí | ❌ No |
| Corte de hilos/contornos | ❌ No | ✅ Sí |
| Espesor mínimo | 0.3 mm | 0.05 mm |
| Velocidad | Lenta | Media-rápida |
El Wire EDM es ideal para cortes 2D y contornos precisos. Pero no puede hacer agujeros ciegos ni cavidades 3D. Para eso, necesitas Sinker EDM.
¿Por Qué Elegir Yigu Rápido Prototipado?
| Diferenciador | Lo que ofrecemos |
|---|---|
| Diseño de electrodos a medida | Cada proyecto tiene su electrodo optimizado |
| Tolerancia de ±0.004 mm | Verificado con CMM en cada lote |
| Materiales exóticos | Titanio, Inconel®, carburo, tungsteno |
| Entrega rápida | Prototipos en 3–5 días hábiles |
| Asesoría técnica gratuita | Te ayudamos a decidir el mejor proceso |
Nuestro equipo tiene más de 10 años de experiencia en electroerosión. Hemos procesado más de 5,000 piezas para clientes en aeroespacial, médico y automotriz.
Conclusion
El Sinker EDM es el proceso definitivo cuando necesitas precisión extrema en materiales duros o geometrías imposibles. Sus capacidades de ±0.004 mm de tolerancia, acabados de 0.4 µm Ra y compatibilidad con cualquier material conductor lo hacen indispensable para moldes, herramientas y piezas aeroespaciales. Sí, es más lento y costoso que el fresado CNC. Pero cuando el CNC no llega, el Sinker EDM sí. En Yigu Rápido Prototipado, combinamos tecnología de punta con experiencia real. Contáctanos y lleva tu proyecto al siguiente nivel.
FAQ
¿Qué materiales se pueden mecanizar con Sinker EDM?
Cualquier material eléctricamente conductor: aluminio, cobre, latón, acero templado, titanio, tungsteno, carburo, Inconel®, molibdeno y más.
¿Cuál es la tolerancia máxima que se puede lograr?
Hasta ±0.004 mm. Con control estricto de parámetros, algunos proyectos alcanzan ±0.002 mm.
¿El Sinker EDM funciona con acero templado a 60 HRC?
Sí. La dureza del material no afecta la velocidad de corte. Es una de sus mayores ventajas.
¿Cuánto tarda un proyecto típico de Sinker EDM?
Depende de la complejidad. Prototipos simples: 3–5 días. Piezas complejas con múltiples electrodos: 7–15 días.
¿Se necesita pulido después del Sinker EDM?
En la mayoría de casos, no. El acabado nativo es de 0.4–1.6 µm Ra, suficiente para muchas aplicaciones.
¿Cuál es la diferencia entre Sinker EDM y Wire EDM?
Sinker EDM crea cavidades 3D y formas complejas. Wire EDM corta contornos 2D y perfiles. No son iguales; se complementan.
¿Se pueden hacer piezas pequeñas o delgadas con Sinker EDM?
Sí. Es un proceso sin contacto físico, así que no deforma piezas delgadas ni frágiles.
¿Cuál es el coste aproximado del servicio?
Varía según material, tamaño y complejidad. Envíanos tu archivo 3D y te damos cotización en 24 horas, sin compromiso.
