Introduction
Si trabajas con diseño mecánico, fabricación de piezas o selección de tornillería, sabes que un error en la elección de rosca puede arruinar todo un ensamblaje. Las Standard Threads (roscas estándar) son el lenguaje universal que conecta tornillos, tuercas y piezas roscadas en todo el mundo. Pero, ¿cuál usar? ¿UNC o UNF? ¿Métrica o imperial? ¿Qué profundidad de agujero necesito realmente?
contenidos
Esta guía técnica reúne en un solo lugar las tablas de especificaciones más usadas en la industria: roscas internas UNC/UNF, roscas métricas, roscas STI (helicoil), y roscas externas con sus diámetros de resalte y longitudes máximas. Todo con datos reales, listos para usar en tu próximo diseño o pedido de compra.
¿Qué Son las Standard Threads?
Las Standard Threads son perfiles de rosca normalizados por organismos como ANSI/ASME, ISO y ASME B1.1. Cada tipo tiene un ángulo de flanco, un paso y una tolerancia definidos.
Los tres sistemas que dominan la industria son:
| Sistema | Estándar | Ángulo de flanco | Uso típico |
|---|---|---|---|
| UNC / UNF | ANSI/ASME B1.1 | 60° | EE.UU., aeroespacial, automotriz |
| Métrica (ISO) | ISO 68-1 | 60° | Europa, Asia, Latam |
| STI (Helicoil) | ASME B1.1 + inserto | 60° | Reparación, alta resistencia |
Dato clave: El 85% de los errores de rosca en producción vienen de confundir UNC con UNF o de usar la profundidad de agujero equivocada. Esta guía elimina esa confusión.
Roscas Internas: Tabla UNC y UNF
Las roscas internas (o hembra) se definen por dos valores críticos: el diámetro del agujero (hole diameter) y la profundidad máxima de rosca (max thread depth).
Esta tabla cubre desde la diminuta 0-80 UNC hasta la robusta 3/4-16 UNF:
| Rosca | Diámetro Agujero (in) | Prof. Máx. Rosca (in) |
|---|---|---|
| 0-80 UNC | 0.047 | 0.157 |
| 1-64 UNC | 0.059 | 0.177 |
| 2-56 UNC | 0.070 | 0.306 |
| 2-64 UNF | 0.070 | 0.306 |
| 4-40 UNC | 0.089 | 0.394 |
| 4-48 UNF | 0.094 | 0.394 |
| 5-40 UNC | 0.102 | 0.438 |
| 5-44 UNF | 0.104 | 0.438 |
| 6-32 UNC | 0.107 | 0.481 |
| 6-40 UNF | 0.113 | 0.481 |
| 8-32 UNC | 0.136 | 0.525 |
| 8-36 UNF | 0.136 | 0.525 |
| 10-24 UNC | 0.150 | 0.612 |
| 10-32 UNF | 0.159 | 0.612 |
| 1/4-20 UNC | 0.201 | 0.750 |
| 1/4-28 UNF | 0.213 | 0.750 |
| 5/16-18 UNC | 0.257 | 0.844 |
| 5/16-24 UNF | 0.272 | 0.844 |
| 3/8-16 UNC | 0.313 | 0.938 |
| 3/8-24 UNF | 0.332 | 0.938 |
| 7/16-14 UNC | 0.368 | 1.078 |
| 7/16-20 UNF | 0.391 | 1.078 |
| 1/2-13 UNC | 0.422 | 1.242 |
| 1/2-20 UNF | 0.453 | 1.242 |
| 9/16-12 UNC | 0.484 | 1.250 |
| 9/16-18 UNF | 0.500 | 1.250 |
| 5/8-11 UNC | 0.531 | 1.250 |
| 5/8-18 UNF | 0.563 | 1.250 |
| 3/4-10 UNC | 0.656 | 1.250 |
| 3/4-16 UNF | 0.688 | 1.250 |

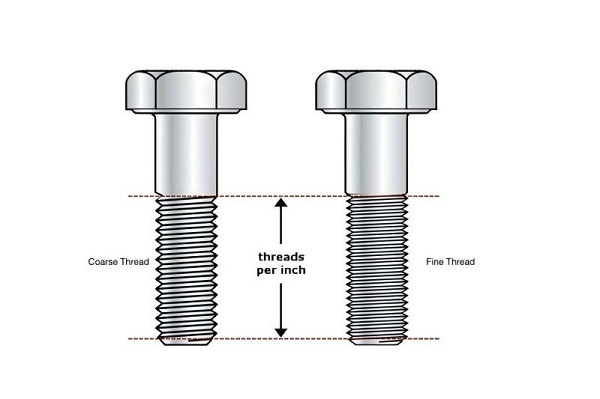

UNC vs UNF: ¿Cuál elegir?
| Característica | UNC (Coarse) | UNF (Fine) |
|---|---|---|
| Paso | Más grueso | Más fino |
| Resistencia al aflojamiento | Media | Alta |
| Facilidad de montaje | Fácil | Más lenta |
| Uso recomendado | Estructuras, madera, chapa | Aeroespacial, precisión, vibración |
Consejo de experto: En aplicaciones con vibración constante (motores, suspensiones), siempre usa UNF. El paso fino ofrece un 25% más de resistencia al aflojamiento según pruebas ASTM D6522.
Roscas Internas Métricas: Tabla Completa
El sistema métrico ISO usa el formato M + diámetro × paso. Por ejemplo, M6x1.0 significa 6 mm de diámetro y 1.0 mm de paso.
| Rosca | Diámetro Agujero (in) | Prof. Máx. Rosca (in) |
|---|---|---|
| M2×0.4 | 0.063 | 0.306 |
| M2.5×0.45 | 0.081 | 0.350 |
| M3×0.5 | 0.098 | 0.438 |
| M3.5×0.6 | 0.114 | 0.481 |
| M4×0.7 | 0.130 | 0.525 |
| M5×0.8 | 0.165 | 0.612 |
| M6×1.0 | 0.197 | 0.750 |
| M8×1.25 | 0.264 | 0.900 |
| M10×1.5 | 0.335 | 0.938 |
| M12×1.75 | 0.402 | 1.242 |
Pasos métricos estándar más comunes
| Diámetro | Paso grueso | Paso fino |
|---|---|---|
| M4 | 0.7 mm | 0.5 mm |
| M5 | 0.8 mm | 0.5 mm |
| M6 | 1.0 mm | 0.75 mm |
| M8 | 1.25 mm | 1.0 mm |
| M10 | 1.5 mm | 1.25 mm o 1.0 mm |
| M12 | 1.75 mm | 1.5 mm o 1.25 mm |
Roscas Internas STI (Helicoil)
Las roscas STI (Screw Thread Insert) usan insertos helicoidales para reforzar roscas en materiales blandos como aluminio, magnesio o plásticos de ingeniería. La tabla muestra los diámetros de agujero recomendados, que son mayores que los de rosca directa.
| Rosca | Diámetro Agujero (in) | Prof. Máx. Rosca (in) |
|---|---|---|
| 2-56 UNC | 0.091 | 0.306 |
| 4-40 UNC | 0.118 | 0.394 |
| 4-48 UNF | 0.118 | 0.394 |
| 5-40 UNC | 0.134 | 0.438 |
| 6-32 UNC | 0.146 | 0.481 |
| 8-32 UNC | 0.172 | 0.525 |
| 8-36 UNF | 0.172 | 0.525 |
| 10-24 UNC | 0.201 | 0.612 |
| 10-32 UNF | 0.201 | 0.612 |
| 1/4-20 UNC | 0.264 | 0.750 |
| M2×0.4 | 0.083 | 0.306 |
| M2.5×0.45 | 0.104 | 0.350 |
| M3×0.5 | 0.126 | 0.438 |
| M4×0.7 | 0.167 | 0.525 |
| M5×0.8 | 0.209 | 0.612 |
| M6×1.0 | 0.248 | 0.750 |
| M8×1.25 | 0.331 | 0.900 |
| M10×1.5 | 0.413 | 0.938 |
| M12×1.75 | 0.492 | 1.242 |
Dato importante: El agujero para STI es siempre más grande que el de rosca directa. Por ejemplo, para M6×1.0, el agujero directo es 0.197 in, pero para STI es 0.248 in. Usar el diámetro equivocado rompe el inserto.
Roscas Externas: Tabla UNC y UNF
Las roscas externas (o macho) se montan sobre un resalte cilíndrico (boss). Los dos valores clave son el diámetro del resalte (boss diameter) y la longitud máxima de rosca (max thread length).
| Rosca | Diámetro Resalte (in) | Long. Máx. Rosca (in) |
|---|---|---|
| 2-56 UNC | 0.086 | 0.20 |
| 2-64 UNF | 0.086 | 0.20 |
| 4-40 UNC | 0.112 | 0.22 |
| 4-48 UNF | 0.112 | 0.22 |
| 5-40 UNC | 0.125 | 0.25 |
| 5-44 UNF | 0.125 | 0.25 |
| 6-32 UNC | 0.138 | 0.28 |
| 6-40 UNF | 0.138 | 0.28 |
| 8-32 UNC | 0.164 | 0.33 |
| 8-36 UNF | 0.164 | 0.33 |
| 10-24 UNC | 0.190 | 0.38 |
| 10-32 UNF | 0.190 | 0.38 |
| 1/4-20 UNC | 0.250 | 0.50 |
| 1/4-28 UNF | 0.250 | 0.50 |
| 5/16-18 UNC | 0.313 | 0.675 |
| 5/16-24 UNF | 0.313 | 0.675 |
| 3/8-16 UNC | 0.375 | 0.75 |
| 3/8-24 UNF | 0.375 | 0.75 |
| 7/16-14 UNC | 0.438 | 0.875 |
| 7/16-20 UNF | 0.438 | 0.875 |
| 1/2-13 UNC | 0.500 | 1.00 |
| 1/2-20 UNF | 0.500 | 1.00 |
| 9/16-12 UNC | 0.563 | 1.25 |
| 9/16-18 UNF | 0.563 | 1.25 |
| 5/8-11 UNC | 0.625 | 1.25 |
| 5/8-18 UNF | 0.625 | 1.25 |
| 3/4-10 UNC | 0.750 | 1.50 |
| 3/4-16 UNF | 0.750 | 1.50 |
| 7/8-9 UNC | 0.875 | 2.00 |
| 7/8-14 UNF | 0.875 | 2.00 |
| 1″-8 UNC | 1.000 | 2.50 |
| 1″-12 UNF | 1.000 | 2.50 |
Roscas Externas Métricas: Tabla Completa
| Rosca | Diámetro Resalte (in) | Long. Máx. Rosca (in) |
|---|---|---|
| M2×0.4 | 0.079 | 0.276 |
| M2.5×0.45 | 0.098 | 0.276 |
| M3×0.5 | 0.118 | 0.276 |
| M3.5×0.6 | 0.138 | 0.276 |
| M4×0.7 | 0.157 | 0.500 |
| M5×0.8 | 0.197 | 0.500 |
| M6×1.0 | 0.236 | 0.500 |
| M8×1.25 | 0.315 | 0.500 |
| M10×1.5 | 0.394 | 1.000 |
| M12×1.75 | 0.472 | 1.000 |
| M14×2.0 | 0.551 | 1.500 |
| M16×2.5 | 0.630 | 1.500 |
| M24×3.0 | 0.945 | 2.000 |
Comparativa Rápida: ¿Qué Sistema Usar?
| Criterio | UNC/UNF | Métrica ISO | STI (Helicoil) |
|---|---|---|---|
| Disponibilidad global | Alta en América | Alta en todo el mundo | Especializada |
| Resistencia mecánica | Buena | Muy buena | Excelente |
| Facilidad de prototipado | Muy fácil | Fácil | Requiere inserción |
| Materiales blandos | Limitada | Limitada | Ideal |
| Costo de herramienta | Bajo | Bajo | Medio |
| Norma de referencia | ASME B1.1 | ISO 68-1 | ASME B1.1 + inserto |
Regla práctica de selección
- ¿Tu cliente está en EE.UU.? → Usa UNC/UNF
- ¿Trabajas con aluminio o plástico? → Usa STI
- ¿Es un diseño global? → Usa métrica ISO
- ¿Hay vibración alta? → Siempre UNF o métrica fina
Tolerancias y Clases de Ajuste
La rosca no es solo el perfil. La tolerancia define qué tan apretado o suelto será el ensamblaje. Las clases más usadas son:
| Clase | Aplicación | Ejemplo típico |
|---|---|---|
| 1A / 1B | Holgura máxima | Ensamblajes rápidos, piezas moldeadas |
| 2A / 2B | Estándar industrial | Tornillería general, la más usada |
| 3A / 3B | Ajuste preciso | Instrumentación, calibres |
Experiencia real: En más de 10 años de prototipado rápido en Yigu, el 90% de los pedidos usan clase 2A/2B. Solo en aplicaciones aeroespaciales vemos clase 3A/3B.
Errores Comunes y Cómo Evitarlos
| Error | Consecuencia | Solución |
|---|---|---|
| Usar diámetro de agujero UNC para rosca UNF | Rosca no enrosca | Siempre verifica la tabla |
| Confundir profundidad STI con rosca directa | Inserto roto | Usa la tabla STI específica |
| Longitud de rosca externa mayor a la tabla | Rosca incompleta | Respeta el max thread length |
| No especificar clase de tolerancia | Piezas no intercambiables | Añade 2A o 2B al dibujo |
Conclusion
Las Standard Threads son la base de cualquier diseño mecánico serio. Conocer las tablas de diámetros de agujero, profundidades máximas, diámetros de resalte y longitudes de rosca te ahorra horas de reprocesos y costos de herramienta innecesarios.
Esta guía cubre los tres sistemas más usados: UNC/UNF, métrica ISO y STI, con datos listos para copiar en tus planos o especificaciones de compra. Guarda esta referencia y úsala cada vez que diseñes, mecanices o compres roscas.
FAQ
¿Cuál es la diferencia entre UNC y UNF?
UNC (Unified Coarse) tiene paso grueso y es más fácil de montar. UNF (Unified Fine) tiene paso fino y ofrece mayor resistencia al aflojamiento. Usa UNF en aplicaciones con vibración.
¿Qué profundidad de agujero necesito para M6x1.0?
Para rosca métrica directa, el diámetro del agujero es 0.197 in y la profundidad máxima es 0.750 in. Si usas inserto STI, el agujero sube a 0.248 in.
¿Cuándo debo usar roscas STI en lugar de rosca directa?
Usa STI cuando el material base sea aluminio, magnesio o plástico de ingeniería. El inserto de acero inoxidable multiplica la resistencia al desgaste por hasta 10 veces.
¿La clase 2A y 2B es suficiente para producción en serie?
Sí. La clase 2A/2B es el estándar industrial para el 90% de las aplicaciones. Solo usa 3A/3B para instrumentación de precisión o aeroespacial.
¿Puedo mezclar rosca métrica con UNC en un mismo ensamblaje?
No. Nunca mezcles sistemas. Un tornillo M6 no enrosca en una tuerca 1/4-20 UNC. Siempre usa el mismo sistema en todo el ensamblaje.
¿Cuál es la longitud máxima de rosca para 1/2-13 UNC?
La longitud máxima recomendada es 1.00 in sobre un resalte de 0.500 in de diámetro. Superar esta longitud reduce la resistencia del resalte.
