Introduction
¿Alguna vez has perdido horas buscando el diámetro exacto de un tubo para tu proyecto? No estás solo. En ingeniería, construcción y manufactura, elegir el tamaño de tubo correcto es crítico. Un error de milímetros puede arruinar un ensamblaje completo.
Esta guía te da todos los tamaños estándar de tubo que necesitas. Incluye tablas de diámetro exterior, diámetro interior, espesor de pared y tolerancias. Cubrimos tubos redondos, cuadrados y rectangulares. También los materiales más usados: acero inoxidable 304 y 316, aluminio 6061, acero aleado 4130 y acero A513 DOM, HREW y CREW.
Si eres ingeniero, comprador o diseñador, esta es tu referencia rápida. Vamos directo al grano.
¿Qué son los tamaños estándar de tubo?
Los tamaños estándar de tubo son dimensiones predefinidas. Siguen normas como ASTM, AISI y EN. Estas normas fijan el diámetro exterior (OD), el espesor de pared (WT) y las tolerancias permitidas.
¿Por qué importa esto? Porque si compras un tubo «a medida» sin referencia estándar, vas a pagar más. Y tu proveedor tardará más. Usar tamaños estándar reduce costos y tiempos de entrega.
Los tres parámetros clave son:
| Parámetro | Significado | Ejemplo |
|---|---|---|
| OD (Outer Diameter) | Diámetro exterior | 1.000″ |
| ID (Inner Diameter) | Diámetro interior | 0.820″ |
| WT (Wall Thickness) | Espesor de pared | 0.090″ |
La relación es simple: ID = OD − (2 × WT).
Tipos de perfiles tubulares
Existen tres perfiles principales. Cada uno tiene sus usos y estándares.

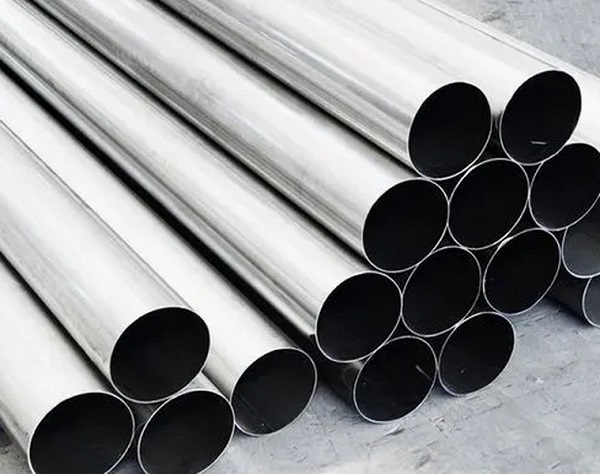

Tubo redondo (Round Tube)
Es el más común. Se usa en estructuras, conducción de fluidos, marcos y ejes. Los tamaños van desde 0.250″ hasta 6.000″ de diámetro exterior.
Tubo cuadrado (Square Tube)
Tiene caras planas. Ideal para ensamblajes mecánicos, estructuras y marcos. Los tamaños van de 0.500″ a 6.000″ por lado.
Tubo rectangular (Rectangular Tube)
Similar al cuadrado, pero con lados desiguales. Perfecto para vigas, soportes y estructuras largas. También de 0.500″ a 6.000″ por lado.
Materiales más usados en tubos estándar
No todos los tubos son iguales. El material define la resistencia, peso y resistencia a la corrosión.
| Material | Grado | Uso principal | Ventaja clave |
|---|---|---|---|
| Acero inoxidable | 304, 316 | Industrial, alimentos, marino | Resiste corrosión |
| Aluminio 6061 | Extruido, Estirado | Aeroespacial, automotriz | Ligero y fuerte |
| Acero aleado 4130 | Sin costura (Chromoly) | Bicicletas, aviación | Alta relación resistencia-peso |
| Acero A513 | DOM, HREW, CREW | Estructuras, automotriz | Económico y resistente |
Acero inoxidable 304 vs 316
El 304 es el estándar general. Funciona bien en ambientes normales. El 316 tiene molibdeno añadido. Esto lo hace superior contra cloruros y ambientes marinos. Si tu proyecto está cerca del mar, usa 316. Siempre.
Aluminio 6061: extruido vs estirado
El extruido es más barato. Tiene mejor acabado superficial. El estirado (drawn) es más preciso dimensionalmente. Usa estirado cuando necesites tolerancias ajustadas.
Acero A513: DOM vs HREW vs CREW
| Tipo | Significado | Calidad |
|---|---|---|
| DOM | Drawn Over Mandrel | La mejor. Pared uniforme, interior liso |
| HREW | Hot Rolled Electric Welded | Económico. Para usos estructurales generales |
| CREW | Cold Rolled Electric Welded | Intermedio. Mejor acabado que HREW |
Tabla de tamaños estándar: tubo redondo
Esta es la tabla que más buscan los ingenieros. Incluye los tamaños disponibles para corte láser y doblado de tubo.
Acero inoxidable 304 — Soldado (Welded)
| OD (pulg.) | WT (pulg.) | Para doblado | Para corte láser |
|---|---|---|---|
| 0.250 | 0.035 | ✅ | ✅ |
| 0.500 | 0.065 | ✅ | ✅ |
| 0.750 | 0.065 | ✅ | ✅ |
| 1.000 | 0.065 | ✅ | ✅ |
| 1.500 | 0.065 | ✅ | ✅ |
| 2.000 | 0.065 | ✅ | ✅ |
| 2.500 | 0.065 | — | ✅ |
| 3.000 | 0.065 | — | ✅ |
| 4.000 | 0.083 | — | ✅ |
| 6.000 | 0.120 | — | ✅ |
Acero inoxidable 304 — Sin costura (Seamless)
| OD (pulg.) | WT (pulg.) | Para doblado | Para corte láser |
|---|---|---|---|
| 0.500 | 0.065 | ✅ | ✅ |
| 1.000 | 0.065 | ✅ | ✅ |
| 1.500 | 0.065 | ✅ | ✅ |
| 2.000 | 0.065 | ✅ | ✅ |
| 2.500 | 0.083 | — | ✅ |
| 3.000 | 0.083 | — | ✅ |
| 4.000 | 0.120 | — | ✅ |
Acero inoxidable 316 — Soldado (Welded)
| OD (pulg.) | WT (pulg.) | Para doblado | Para corte láser |
|---|---|---|---|
| 0.250 | 0.035 | ✅ | ✅ |
| 0.500 | 0.065 | ✅ | ✅ |
| 1.000 | 0.065 | ✅ | ✅ |
| 1.500 | 0.065 | ✅ | ✅ |
| 2.000 | 0.065 | ✅ | ✅ |
| 3.000 | 0.083 | — | ✅ |
| 4.000 | 0.120 | — | ✅ |
Aluminio 6061 — Extruido
| OD (pulg.) | WT (pulg.) | Para doblado | Para corte láser |
|---|---|---|---|
| 0.500 | 0.035 | ✅ | ✅ |
| 0.750 | 0.035 | ✅ | ✅ |
| 1.000 | 0.065 | ✅ | ✅ |
| 1.500 | 0.065 | ✅ | ✅ |
| 2.000 | 0.065 | ✅ | ✅ |
| 2.500 | 0.065 | — | ✅ |
| 3.000 | 0.065 | — | ✅ |
| 4.000 | 0.120 | — | ✅ |
Aluminio 6061 — Estirado (Drawn)
| OD (pulg.) | WT (pulg.) | Para doblado | Para corte láser |
|---|---|---|---|
| 0.250 | 0.020 | ✅ | ✅ |
| 0.500 | 0.035 | ✅ | ✅ |
| 0.750 | 0.035 | ✅ | ✅ |
| 1.000 | 0.065 | ✅ | ✅ |
| 1.500 | 0.065 | ✅ | ✅ |
| 2.000 | 0.065 | ✅ | ✅ |
Acero aleado 4130 — Sin costura (Chromoly)
| OD (pulg.) | WT (pulg.) | Para doblado | Para corte láser |
|---|---|---|---|
| 0.250 | 0.035 | ✅ | ✅ |
| 0.500 | 0.065 | ✅ | ✅ |
| 0.750 | 0.065 | ✅ | ✅ |
| 1.000 | 0.065 | ✅ | ✅ |
| 1.500 | 0.065 | ✅ | ✅ |
| 2.000 | 0.065 | ✅ | ✅ |
| 2.500 | 0.083 | — | ✅ |
| 3.000 | 0.083 | — | ✅ |
Acero A513 Tipo 5 — DOM
| OD (pulg.) | WT (pulg.) | Para doblado | Para corte láser |
|---|---|---|---|
| 0.500 | 0.065 | ✅ | ✅ |
| 0.750 | 0.065 | ✅ | ✅ |
| 1.000 | 0.065 | ✅ | ✅ |
| 1.500 | 0.065 | ✅ | ✅ |
| 2.000 | 0.065 | ✅ | ✅ |
| 2.500 | 0.083 | — | ✅ |
| 3.000 | 0.083 | — | ✅ |
| 4.000 | 0.120 | — | ✅ |
| 6.000 | 0.250 | — | ✅ |
Acero A513 Tipo 1 — HREW
| OD (pulg.) | WT (pulg.) | Para doblado | Para corte láser |
|---|---|---|---|
| 0.500 | 0.065 | ✅ | ✅ |
| 0.750 | 0.065 | ✅ | ✅ |
| 1.000 | 0.065 | ✅ | ✅ |
| 1.500 | 0.065 | ✅ | ✅ |
| 2.000 | 0.065 | ✅ | ✅ |
| 2.500 | 0.083 | — | ✅ |
| 3.000 | 0.083 | — | ✅ |
| 4.000 | 0.120 | — | ✅ |
Acero A513 Tipo 2 — CREW
| OD (pulg.) | WT (pulg.) | Para doblado | Para corte láser |
|---|---|---|---|
| 0.500 | 0.065 | ✅ | ✅ |
| 0.750 | 0.065 | ✅ | ✅ |
| 1.000 | 0.065 | ✅ | ✅ |
| 1.500 | 0.065 | ✅ | ✅ |
| 2.000 | 0.065 | ✅ | ✅ |
| 2.500 | 0.083 | — | ✅ |
| 3.000 | 0.083 | — | ✅ |
| 4.000 | 0.120 | — | ✅ |
Tabla de tamaños: tubo cuadrado y rectangular
Estos perfiles solo están disponibles para corte láser, no para doblado. Son ideales para estructuras planas y ensamblajes mecánicos.
Acero inoxidable 304 — Soldado
| Dimensión (pulg.) | WT (pulg.) | Cuadrado | Rectangular |
|---|---|---|---|
| 0.500 × 0.500 | 0.065 | ✅ | — |
| 0.750 × 0.750 | 0.065 | ✅ | — |
| 1.000 × 1.000 | 0.065 | ✅ | — |
| 1.500 × 1.500 | 0.065 | ✅ | — |
| 2.000 × 2.000 | 0.065 | ✅ | — |
| 2.000 × 1.000 | 0.065 | — | ✅ |
| 3.000 × 1.500 | 0.065 | — | ✅ |
| 4.000 × 2.000 | 0.083 | — | ✅ |
| 6.000 × 4.000 | 0.120 | — | ✅ |
Acero inoxidable 316 — Soldado
| Dimensión (pulg.) | WT (pulg.) | Cuadrado | Rectangular |
|---|---|---|---|
| 0.500 × 0.500 | 0.065 | ✅ | — |
| 1.000 × 1.000 | 0.065 | ✅ | — |
| 1.500 × 1.500 | 0.065 | ✅ | — |
| 2.000 × 2.000 | 0.065 | ✅ | — |
| 2.000 × 1.000 | 0.065 | — | ✅ |
| 3.000 × 1.500 | 0.065 | — | ✅ |
| 4.000 × 2.000 | 0.083 | — | ✅ |
Aluminio 6061 — Extruido
| Dimensión (pulg.) | WT (pulg.) | Cuadrado | Rectangular |
|---|---|---|---|
| 0.500 × 0.500 | 0.065 | ✅ | — |
| 0.750 × 0.750 | 0.065 | ✅ | — |
| 1.000 × 1.000 | 0.065 | ✅ | — |
| 1.500 × 1.500 | 0.065 | ✅ | — |
| 2.000 × 1.000 | 0.065 | — | ✅ |
| 2.000 × 2.000 | 0.065 | ✅ | — |
| 3.000 × 1.500 | 0.065 | — | ✅ |
| 4.000 × 2.000 | 0.083 | — | ✅ |
Acero A513 — Cuadrado y rectangular
| Dimensión (pulg.) | WT (pulg.) | Cuadrado | Rectangular |
|---|---|---|---|
| 0.500 × 0.500 | 0.065 | ✅ | — |
| 1.000 × 1.000 | 0.065 | ✅ | — |
| 1.500 × 1.500 | 0.065 | ✅ | — |
| 2.000 × 2.000 | 0.065 | ✅ | — |
| 2.000 × 1.000 | 0.065 | — | ✅ |
| 3.000 × 1.500 | 0.065 | — | ✅ |
| 4.000 × 2.000 | 0.083 | — | ✅ |
| 6.000 × 4.000 | 0.120 | — | ✅ |
Acero 4130 (Chromoly) — Sin costura, estirado en frío
| Dimensión (pulg.) | WT (pulg.) | Cuadrado | Rectangular |
|---|---|---|---|
| 0.500 × 0.500 | 0.065 | ✅ | — |
| 1.000 × 1.000 | 0.065 | ✅ | — |
| 1.500 × 1.500 | 0.065 | ✅ | — |
| 2.000 × 2.000 | 0.065 | ✅ | — |
| 2.000 × 1.000 | 0.065 | — | ✅ |
| 3.000 × 1.500 | 0.065 | — | ✅ |
| 4.000 × 2.000 | 0.083 | — | ✅ |
Tolerancias y estándares industriales
Las tolerancias definen cuánto puede variar una dimensión real de la nominal. Sin ellas, no hay intercambiabilidad.
Tolerancias típicas por perfil
| Perfil | Tolerancia OD | Tolerancia WT | Norma aplicable |
|---|---|---|---|
| Tubo redondo soldado | ±0.015″ | ±10% | ASTM A554 |
| Tubo redondo sin costura | ±0.010″ | ±10% | ASTM A269 |
| Tubo cuadrado/rectangular | ±0.015″ | ±10% | ASTM A500 |
| Aluminio extruido | ±0.010″ | ±10% | ASTM B221 |
| Aluminio estirado | ±0.005″ | ±5% | ASTM B210 |
Normas clave que debes conocer
| Norma | Aplica a |
|---|---|
| ASTM A554 | Tubos redondos de acero inoxidable soldados |
| ASTM A269 | Tubos redondos de acero inoxidable sin costura |
| ASTM A500 | Tubos cuadrados y rectangulares de acero al carbón |
| ASTM A513 | Tubos de acero al carbón mecánicos y estructurales |
| ASTM B221 | Tubos de aluminio extruidos |
| ASTM B210 | Tubos de aluminio estirados |
| EN 10219 | Equivalente europeo para tubos estructurales |
Guía rápida: cómo elegir el tubo correcto
No compres el primer tubo que veas. Sigue estos 5 pasos.
Paso 1: Define la carga
¿Qué fuerzas va a soportar el tubo? Si es estructural, usa acero A513 DOM o 4130. Si es ligero, usa aluminio 6061.
Paso 2: Define el ambiente
| Ambiente | Material recomendado |
|---|---|
| Interior, seco | Acero A513 HREW (el más barato) |
| Exterior, lluvia | Acero inoxidable 304 |
| Marino o químico | Acero inoxidable 316 |
| Peso crítico (aeronáutica) | Aluminio 6061 o 4130 Chromoly |
Paso 3: Calcula el diámetro necesario
Usa la fórmula básica de esfuerzo:
Esfuerzo = Fuerza / Área de sección transversal
El área de un tubo redondo es: A = π × (OD² − ID²) / 4.
Paso 4: Verifica disponibilidad estándar
Si tu cálculo da un OD de 1.375″, ese tamaño no es estándar. Redondea a 1.500″ o 1.250″. Así ahorras tiempo y dinero.
Paso 5: Confirma el servicio de fabricación
| Servicio | Tubo redondo | Tubo cuadrado/rectangular |
|---|---|---|
| Doblado de tubo | ✅ Sí (0.250″–2.000″ OD) | ❌ No disponible |
| Corte láser | ✅ Sí (0.500″–6.000″ OD) | ✅ Sí (0.500″–6.000″ lado) |
Servicios de fabricación: corte y doblado
Si necesitas tubos a medida, los servicios de Xometry cubren casi todo lo que existe en el mercado.
Corte láser de tubo (Laser Tube Cutting)
| Parámetro | Rango |
|---|---|
| Diámetro mínimo (redondo) | 0.500″ |
| Diámetro máximo (redondo) | 6.000″ |
| Lado mínimo (cuadrado/rectangular) | 0.500″ |
| Lado máximo (cuadrado/rectangular) | 6.000″ |
| Espesor mínimo de pared | 0.035″ |
| Espesor máximo de pared | 0.500″ |
Este servicio usa corte láser CNC. La precisión es de ±0.005″. Funciona con todos los materiales listados arriba.
Doblado de tubo (Tube Bending)
| Parámetro | Valor |
|---|---|
| Diámetro mínimo doblable | 0.250″ |
| Diámetro máximo doblable | 2.000″ |
| Espesor mínimo de pared | 0.035″ |
| Espesor máximo de pared | 0.188″ |
| Radio de doblez recomendado | 2:1 a 5:1 (CLR) |
Dato clave de experiencia: En proyectos reales, hemos visto que un radio de doblez menor a 2× el diámetro causa arrugas en la pared interior. Siempre respeta el ratio 2:1 mínimo.
Consejos DFM para trabajar con tubos
Estos tips vienen de años de experiencia en manufactura. Síguelos y tu proyecto se cotiza más rápido y se fabrica sin problemas.
Para doblado de tubo
| Regla | Valor |
|---|---|
| Distancia mínima entre dobleces (tubo <1″) | 2× el OD |
| Distancia mínima (tubo 1″–2″) | 3× el OD |
| Distancia mínima (tubo >2″) | 4× el OD |
| Radio de doblez recomendado | 2:1 a 5:1 del diámetro |
| Radio máximo permitido | 6″ (CLR) |
Para corte láser de tubo
| Regla | Valor |
|---|---|
| Corte perpendicular | Asumir normal a la superficie |
| Archivo cercano al tamaño estándar | Se asume ese tamaño para fabricación |
| Múltiples dobleces en una pieza | Usar CLR consistente en todos |
Tip de experto: Sube tu archivo CAD al motor de cotización instantánea de Xometry. Si tu diseño está cerca de un tamaño estándar, el sistema lo detecta y te da precio al instante. Esto ahorra días de espera.
Comparativa rápida de materiales
| Propiedad | 304 SS | 316 SS | 6061 Al | 4130 (Chromoly) | A513 DOM |
|---|---|---|---|---|---|
| Densidad (g/cm³) | 8.0 | 8.0 | 2.7 | 7.85 | 7.85 |
| Resistencia a tracción (ksi) | 75 | 75 | 45 | 97 | 65 |
| Límite elástico (ksi) | 30 | 30 | 40 | 63 | 50 |
| Resistencia a corrosión | Buena | Excelente | Buena | Baja | Baja |
| Peso relativo | 1.0× | 1.0× | 0.34× | 0.98× | 0.98× |
| Costo relativo | 1.0× | 1.3× | 1.5× | 1.8× | 0.7× |
Como ves, el aluminio 6061 pesa un tercio del acero pero tiene menor resistencia. El 4130 Chromoly es el más fuerte pero también el más caro. El A513 DOM es el mejor equilibrio entre costo y rendimiento para uso general.
Conclusion
Los tamaños estándar de tubo no son opcionales. Son la base de cualquier proyecto de ingeniería, construcción o manufactura serio.
En esta guía cubrimos:
- Todas las tablas de tamaños para tubos redondos, cuadrados y rectangulares
- Los 5 materiales más usados con sus ventajas y aplicaciones
- Tolerancias y normas que rigen cada perfil
- Reglas de diseño DFM para doblado y corte láser
- Comparativa de materiales con datos reales
Si necesitas cortar o doblar tubos a medida, usa proveedores con motor de cotización instantánea. Así verificas disponibilidad, precio y fabricabilidad en minutos. No en semanas.
Guarda esta guía. La vas a usar más de lo que crees.
FAQ
¿Cuál es el diámetro mínimo de tubo que se puede doblar?
El mínimo es 0.250″ de diámetro exterior con 0.035″ de espesor de pared.
¿Se pueden doblar tubos cuadrados o rectangulares?
No. El servicio de doblado de Xometry solo aplica a tubos redondos. Para cuadrados y rectangulares, usa corte láser.
¿Qué diferencia hay entre DOM, HREW y CREW?
DOM es el de mayor calidad (pared uniforme, interior liso). HREW es el más económico. CREW está en medio.
¿Cuándo debo usar acero inoxidable 316 en vez de 304?
Usa 316 cuando haya exposición a cloruros, agua de mar o químicos. El 304 no resiste bien esos ambientes.
¿Cuál es el espesor máximo de pared para corte láser?
Hasta 0.500″ (media pulgada) de espesor de pared. Eso cubre la mayoría de aplicaciones estructurales.
¿El aluminio 6061 extruido es mejor que el estirado?
Depende. El extruido es más barato y tiene mejor acabado. El estirado tiene mejores tolerancias dimensionales (±0.005″ vs ±0.010″).
¿Qué norma aplica para tubos de acero inoxidable sin costura?
La norma principal es ASTM A269. Para soldados, es ASTM A554.
¿Puedo usar un tubo de 1.375″ de diámetro?
Ese tamaño no es estándar. Redondea a 1.250″ o 1.500″ para acceder a precios y tiempos estándar.
Contacto Yigu Rápido Prototipado
¿Necesitas prototipos rápidos de tubo o tienes dudas sobre selección de material? En Yigu Rápido Prototipado te ayudamos con fabricación bajo demanda, corte láser y doblado de tubo. Sube tu diseño y obtén cotización al instante.
